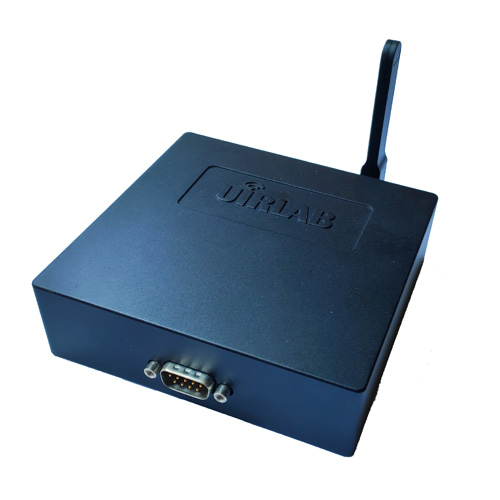

MobileScope产品描述

体验新一代便携式数据采集设备——小巧、高性能，并专为实际测试环境而设计。设备尺寸与手持相机相仿，但提供专业级测量能力，可随时随地使用。凭借最长可达 8 小时的电池续航，它能够持续工作，远超传统仪器的使用时长。

无论是进行车辆系统验证，还是现场故障排查，该设备都能通过手机或电脑实现全程控制，依托无缝云连接提供便捷操作。多通道采集、智能触发功能以及板载数据搜索，让您快速、精准地获取所需信息。轻便耐用、适应各种环境，它是工程师随时随地获取可靠数据的理想解决方案。

技术参数

参数	条件ns	最小	典型	最大	单位
电源通道	输入阻抗 1MΩ		4		通道
电压精度	当输入电压幅值 >= 2V	-1		+1	%
电压精度	当输入电压幅值 < 2V	-0.1		+0.1	V
电压范围		-100		100	V
电压采样率		1K		1M	S/s
数据记录长度	当采样率为 1MS/s		33		秒
数据记录长度	当采样率为 1K/s		9		小时
数据记录片段			32
电池时间			8		小时
使用环境温度		-20	25	55	°C

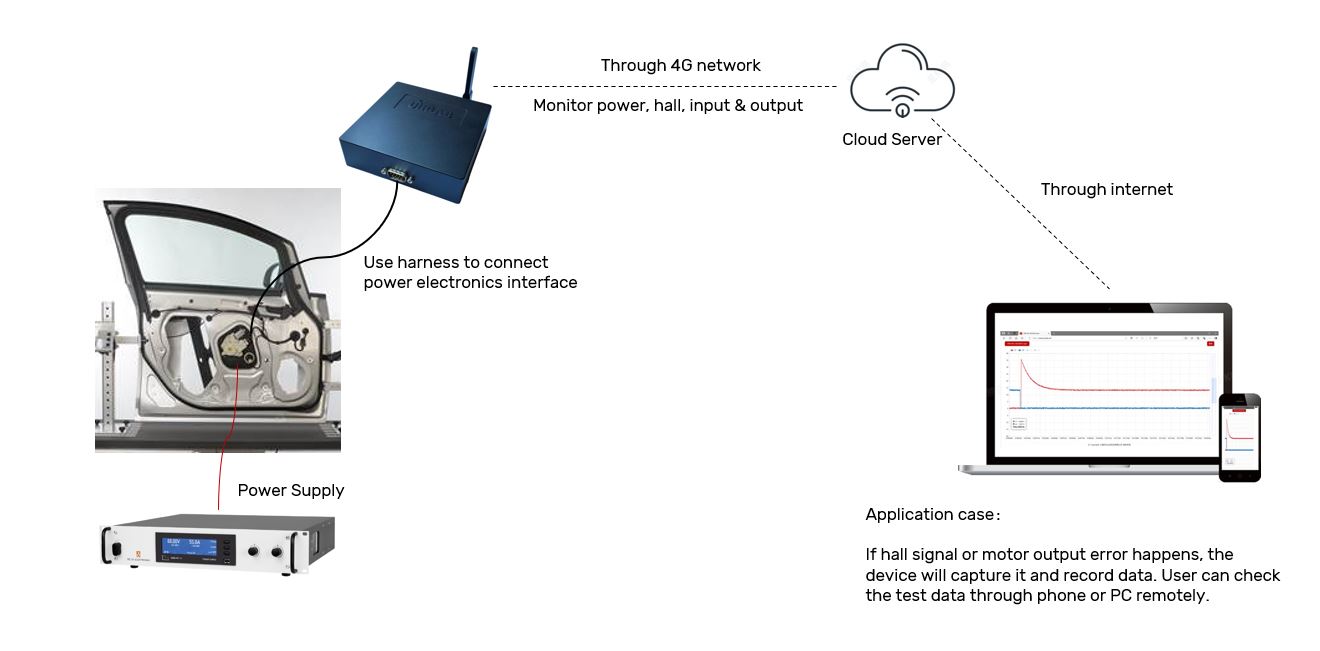

应用场景

MobileScope 是一款多功能测量设备，专为全面车辆测试与开发而设计。它使工程师能够跨多个领域捕获和分析实时车辆数据，支持以下应用场景：车辆数据采集：从传感器、ECU 及车载网络获取高分辨率信号，实现精确的系统监控。验证 DV/PV 测试：开展开发验证（DV）和量产验证（PV）测试，过程中遇到问题调试。技术问题调试：快速识别并排查嵌入式汽车系统中的复杂硬件与软件问题。硬件与软件开发：支持 ECU、传感器模块及整合汽车平台的迭代开发，加速原型制作与验证周期。

通过灵活的数据采集、高精度分析与实时监控，MobileScope 精简车辆测试流程，提升汽车电子系统的可靠性、性能与安全性。

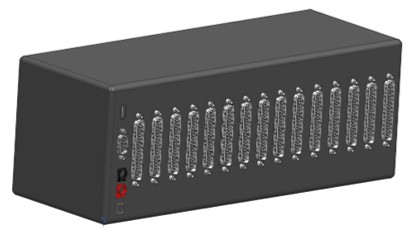

SoftBench产品描述

SoftBench 是一款桌面级测试台，专为 ZCU、BDC、BCM 及 VIU 等车身域控制系统设计，提供完整的软件开发、硬件调试及系统级集成测试环境。

支持模拟 400 多路 I/O 信号，并配备可配置接口卡，SoftBench 可灵活适应不同 ECU 项目的需求。通过 CAN 脚本实现自动化测试，使验证过程快速、可重复，无需人工干预。

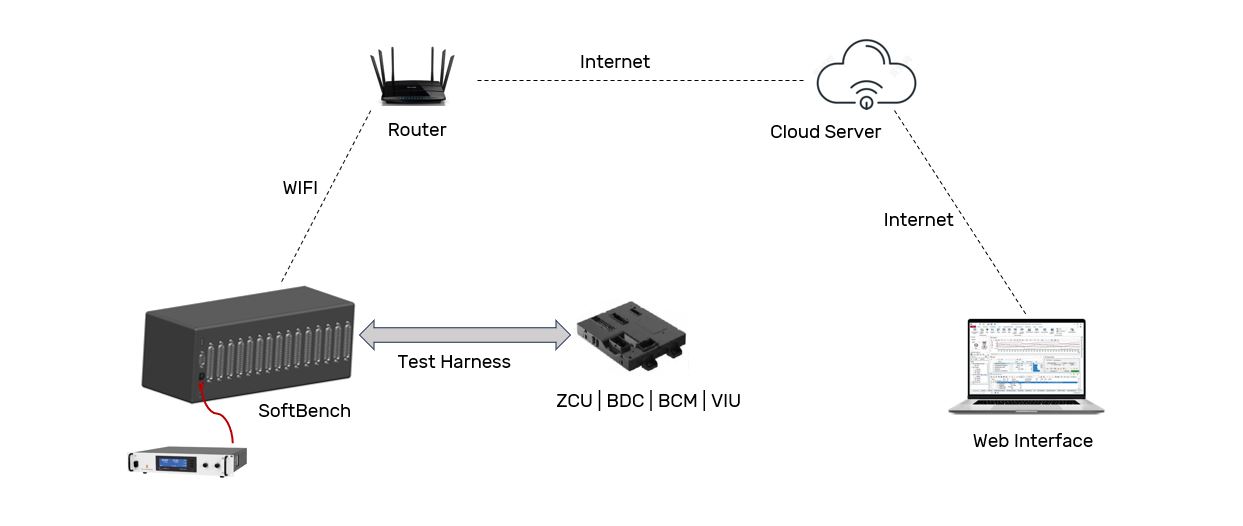

内置远程控制功能，工程师可随时操作测试台、监控信号及运行自动化测试序列，大幅提升分布式协作和跨区域开发效率。额外功能如休眠电流测量、电源控制及高可靠 I/O 激励，能够高精度复现真实车辆工况。紧凑、灵活且高性能，SoftBench 助力无缝协作，加速 ECU 开发周期，并提升整体测试效率。

技术参数

零件号	板块	功能	单板IO	数量	总的IO
M00012-001	Digital Board	模拟高低有效数字量输入和PWM输入	37	3	111
M00013-001	Resistor Board	仿真模拟电阻输入从100欧姆到91K欧姆	37	2	74
M00014-001	Analog Board	模拟电压输入(29 通道) 和霍尔信号 (8 通道)	37	2	74
M00015-002	Load Board	模拟高低驱和桥驱负载，以及读入ADC反馈	37	4	148
M00011-001	Power Board	提供电源和地，以及测量静态电流	37	1	37
M00010-001	Connect Board	输入电源和CAN，以及用于控制电源的RS232接口	NA	1	NA
M00019-001	Wireless Board	用于远程控制的无线板卡	NA	1	NA
M00020-001	Break Board	断开DUT和台架连接，引出信号用于调试	NA	1	NA

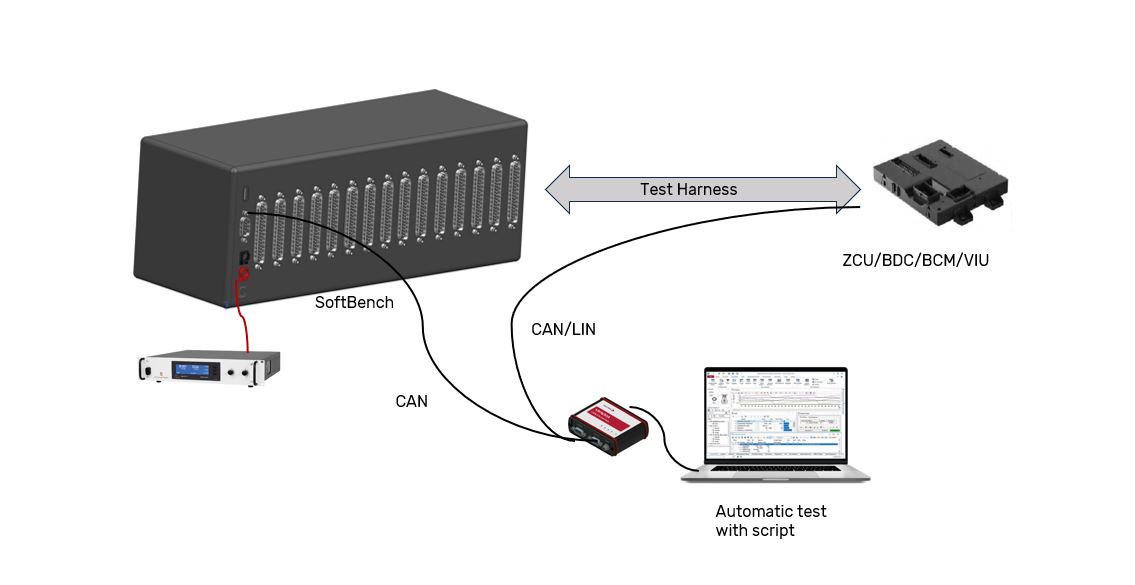

应用场景 - CAN脚本控制

SoftBench 可与 CANcase 集成，通过 CAN 通信实现自动化测试。借助此连接，测试序列和设备操作可直接由 SoftBench 控制，使工程师能够在无需人工干预的情况下，对汽车或嵌入式系统进行可重复且精确的测试。该方案尤其适用于需要高测试效率、一致信号生成以及自动化数据采集的应用场景。
